PSN-SSBジェネレーターの製作。4

JA4DMD

完成工程

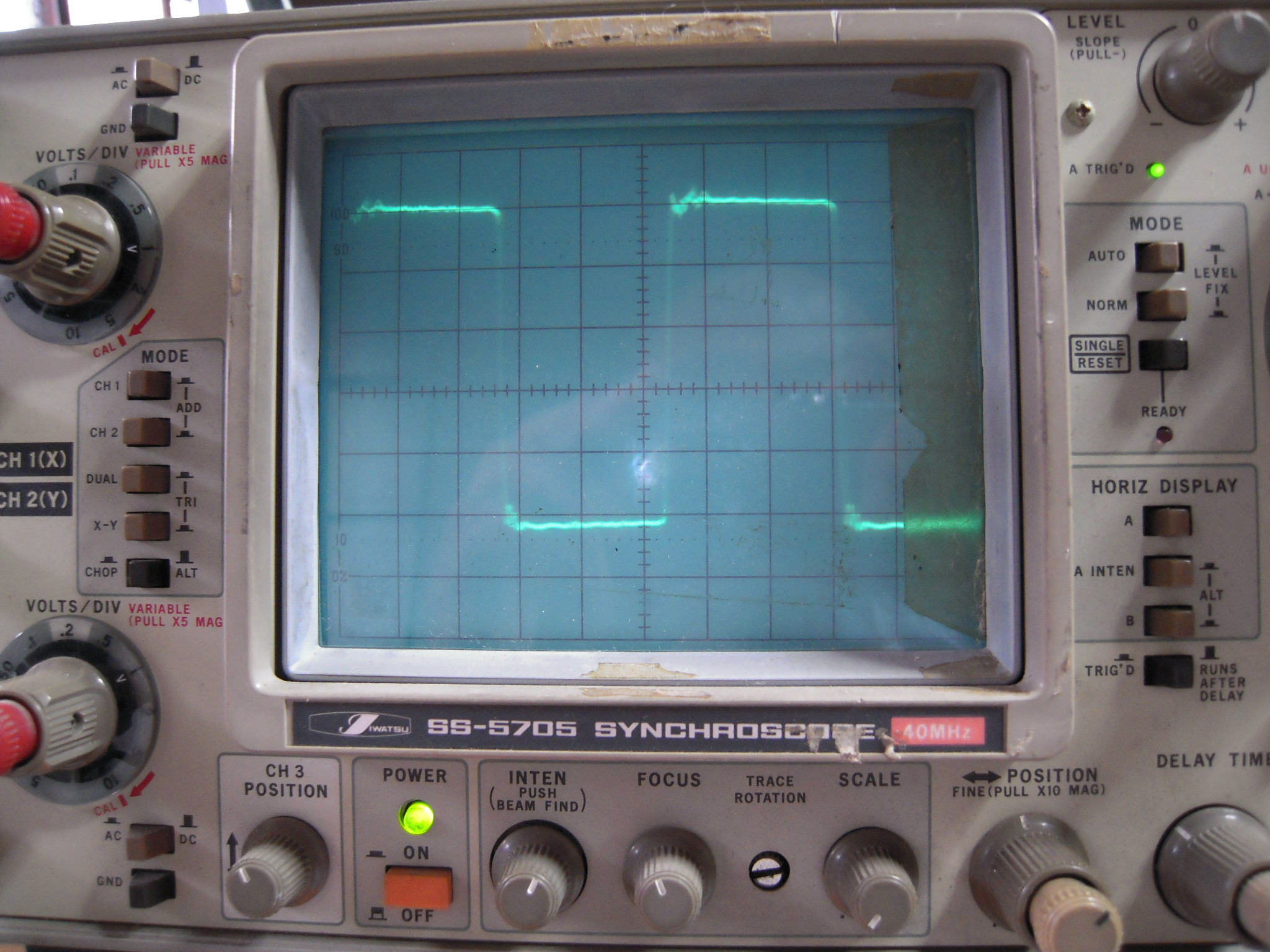

455KHzスイッチング用高周波波形。

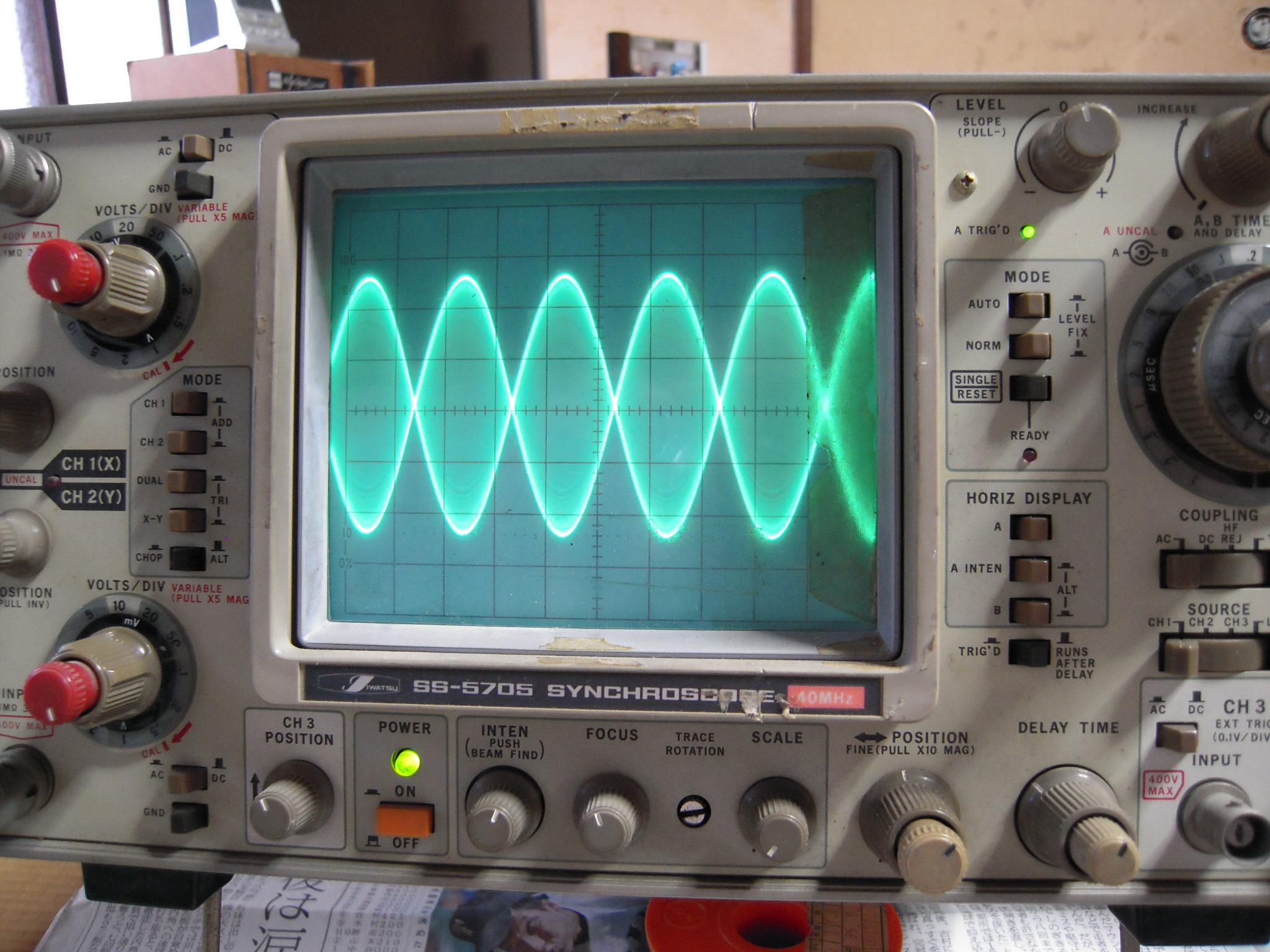

455KHz被変調波形を見ます。

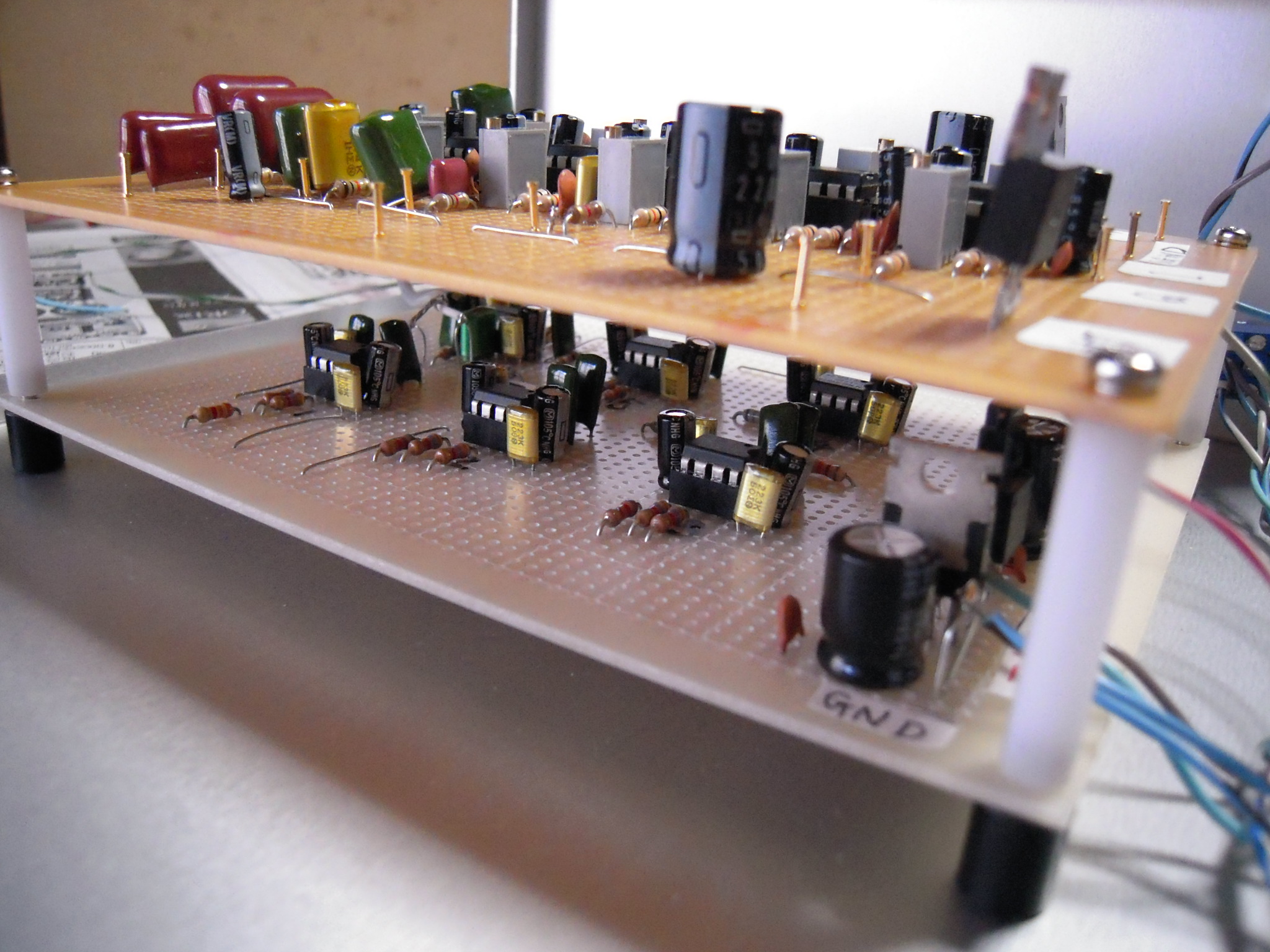

ケースにすべての基板を収めるために、2階建て構造として取り付けます。
低周波基板と高周波基板は離して取り付けます。
入力信号線はシールド線とします。


回路が全て組みあがったら、455KHzを受信しながら、
キャリアサプレッションの調整と、サイドバンドサプレッションの調整をします。
それがうまくできれば、見事完成です。

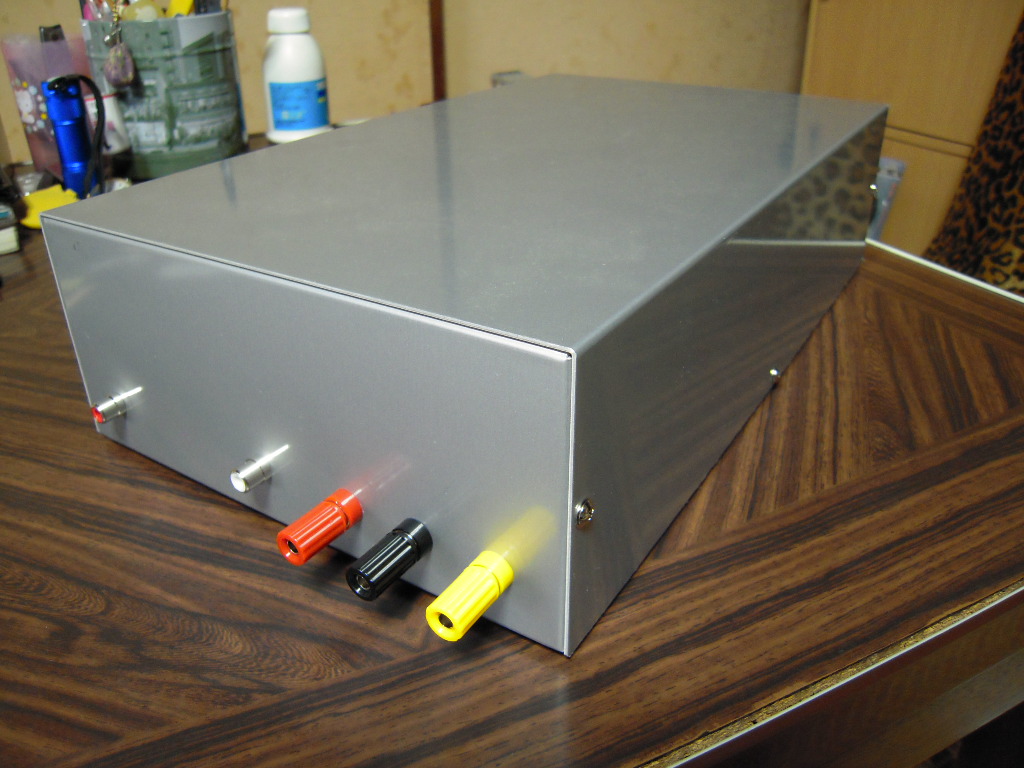

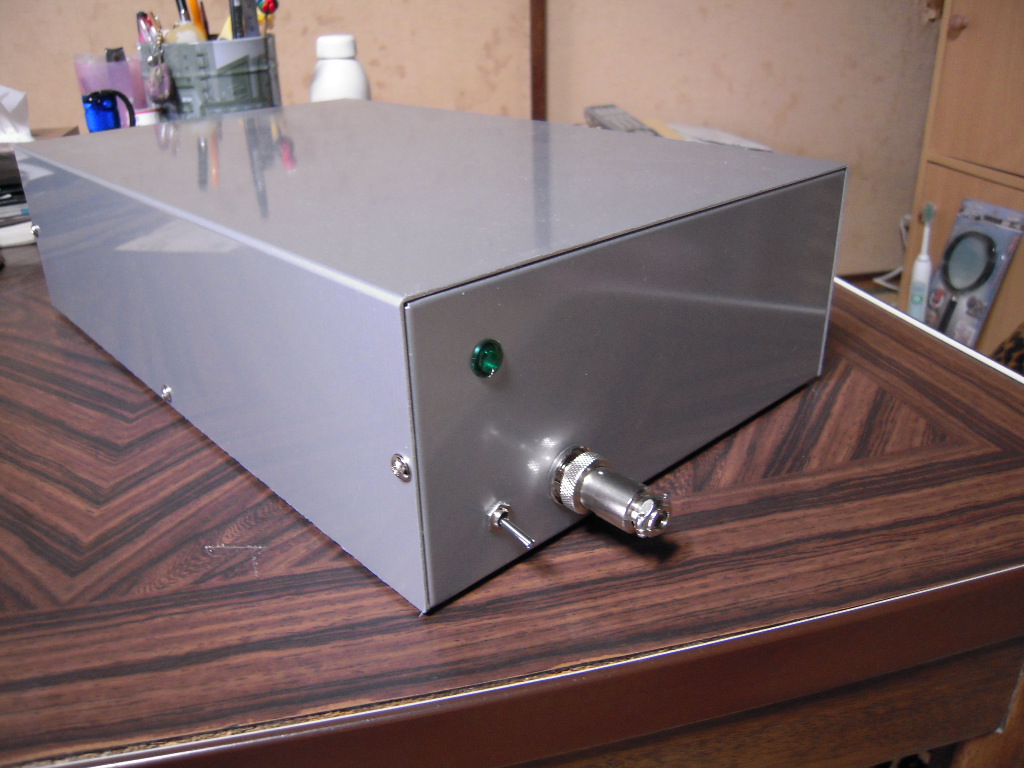

全面から見たところです。

つぎのページ。
